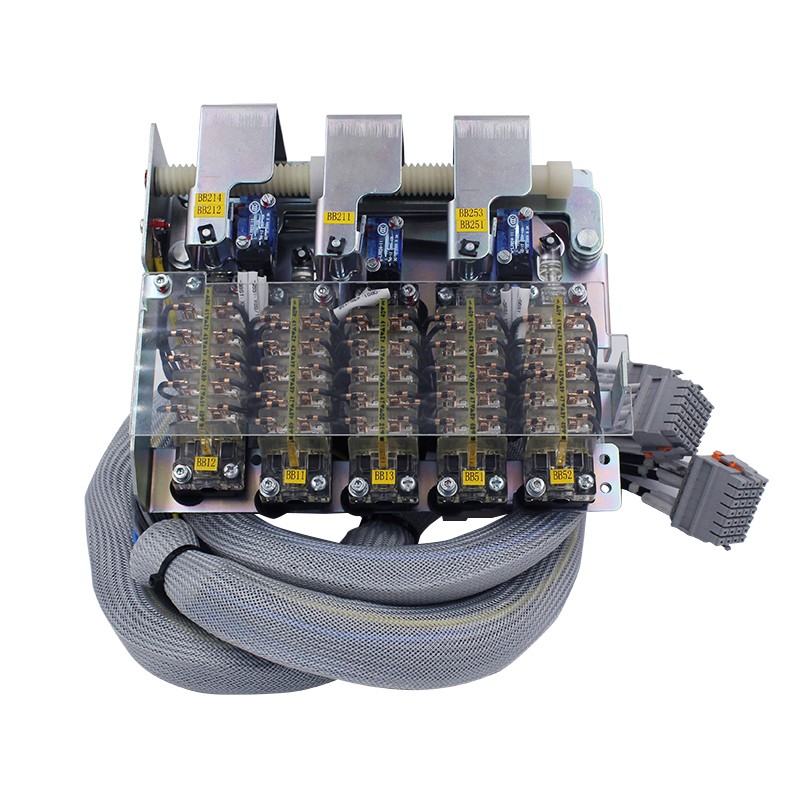

三工位开关电动操作控制器说明

一：概述

       开关电动操作控制器用于控制电动操作三工位开关的分合闸，能有效防止三工位开关误动作，具备堵转限流保护，堵转和分合闸动作限时保护，操作面板上的LED灯用于故障和动作指示。

二、控制逻辑

1、确认三工位开关状态位正常。 

      A: 操作限时时间到达后，隔离开关位置应与相应的分合闸操作一致，隔离开关分闸位置和隔离开关合闸位置状态符合异或关系。

      B: 操作限时时间到达后，接地开关位置应与相应的分合闸操作一致，接地开关分闸位置和接地开关合闸位置状态符合异或关系。

2、分闸和合闸不能同时操作，隔离开关与接地开关不能同时操作，若出现，继续执行原操作，不响应新的操作指令。 

3、地刀合闸操作时隔离开关必须处于分闸状态; 隔离开关合闸操作时接地开关必须处于分闸位置。   

4、分合闸指令作去抖动处理。

5、堵转限流保护。程序设计为避过启动电流检测后，在隔离开关驱动电机或接地开关驱动电机运行过程中检测到大于1.5倍的电机空转阻尼电流且操作时限未到时，终止相应的分合闸操作。

6、分合闸操作限时，限时时间到，终止分合闸操作，限时时间为5000ms；从任何位置执行分合闸操作，分合闸操作时间均执行5000ms。

7、防止电机转向错误。 

      a: 若三工位开关处于接地开关合闸状态，此时若执行接地开关合闸操作，应终止接地开关合闸操作； 

      b: 若三工位开关处于接地开关分闸状态，此时若执行接地开关分闸操作，应终止接地开关分闸操作。 

      c: 若三工位开关处于隔离开关合闸状态，此时若执行隔离开关合闸操作，应终止隔离开关合闸操作；

      d:若三工位开关处于隔离开关分闸状态，此时若执行隔离开关分闸操作，应终止隔离开关分闸操作；

8、报警输出

     当发生堵转、动作限时时间到而操作不到位，均应取消正在执行的所有三工位开关操作指令并输出报警接点动作， 点亮报警指示灯， 此报警动作只有输入RESET(复位指令) 才充许解除。

控制器故障也会导致报警输出接点动作，但无法复位。

三、人机界面

控制器面板布置下列LED状态指示灯。

1、控制器工作电源状态指示灯：绿色。

2、隔离就绪指示灯：当接收到隔离开关允许操作信号时，即隔离就绪时为绿色，非就绪时为红色。

3、接地就绪指示灯：当接收到接地开关允许操作信号时，即隔离就绪时为绿色，非就绪时为红色。

4、报警指示灯：红色。当发生堵转、动作限时时间到而操作不到位情况时点亮。

     状态指示灯上均作文字标识，文字标识内容待确定。指示灯规格为中5，便于确认状态信息。

面板布置下列按扭。

报警复归按扭：按下该按扭后，将取消所有正在执行的的三工工位开关操作指令、复位所有输出、复位分合闸操作限时和复位堵转限时，熄灭报警指示灯。
