DFF1辅助开关说明书

一、产品用途

DFF1系列辅助开关是我厂引进国外先进技术生产的一种新型开关。该产品主要用在开关设备和控制设备中，作控制、信号、联锁等用途。

二、DFF1辅助开关产品结构和性能特点

该辅助开关由五节有两端子的双断点触头元件组成，三开二闭（或二开三闭），触头间的压力由单独的压簧产生，通过外力将转动轴转动90°，使闭合和断开相互转换，每条回路的绝缘件上方均有醒目编号。整个开关操动灵活，接触安全可靠。

三、DFF1辅助开关使用环境和安装条件

1.海拔不超过3000米；

2.周围环境温度-40℃~+40℃；

3.相对湿度：最高温度为+40℃时，空气相对湿度不超过50%，较低的温度下可以允许有较高的相对湿度。

4.安装类别（过电压类别）为Ⅱ（负载水平级）。

5.周围介质无爆炸危险，无火灾，无尘埃，无破坏绝缘及足以腐蚀金属气体的场所。

四、规格型号及其参数

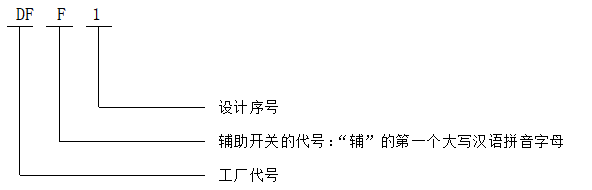

型号的含义

基本参数

五、辅助开关的外表尺寸与安装尺寸

辅助开关的外表尺寸与安装尺寸如图所示

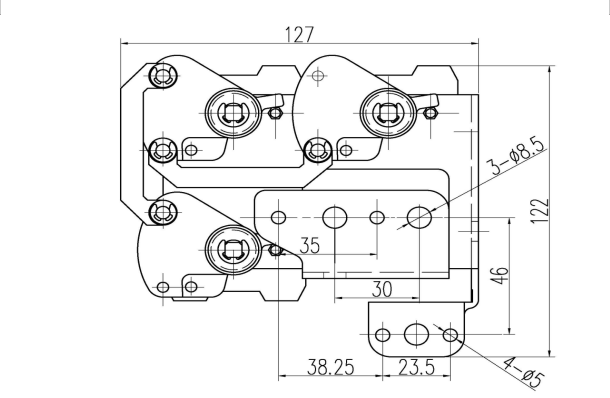

                             DFF1辅助开关总装图

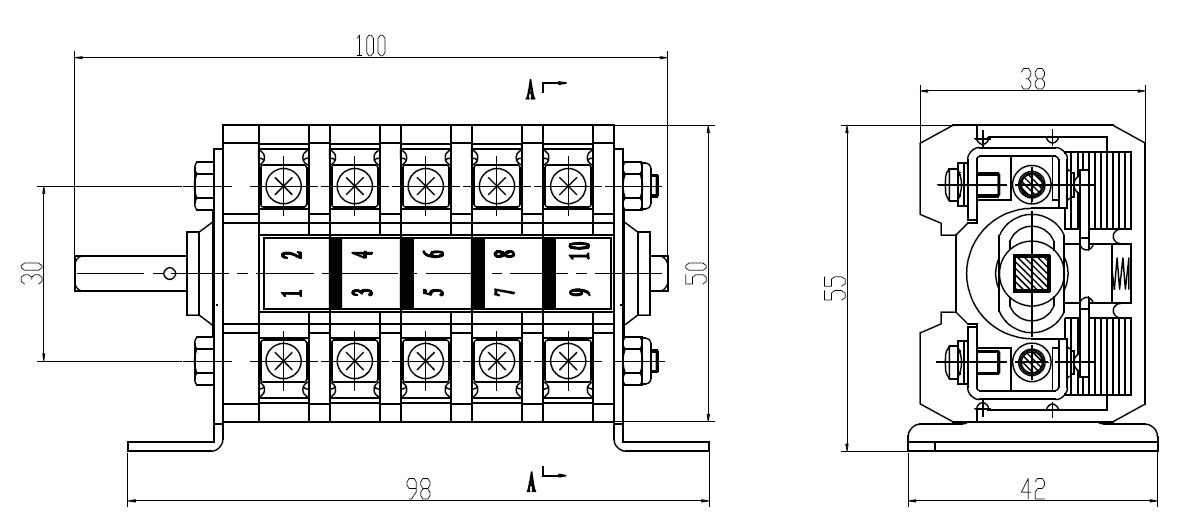

                              单条DFF1辅助开关

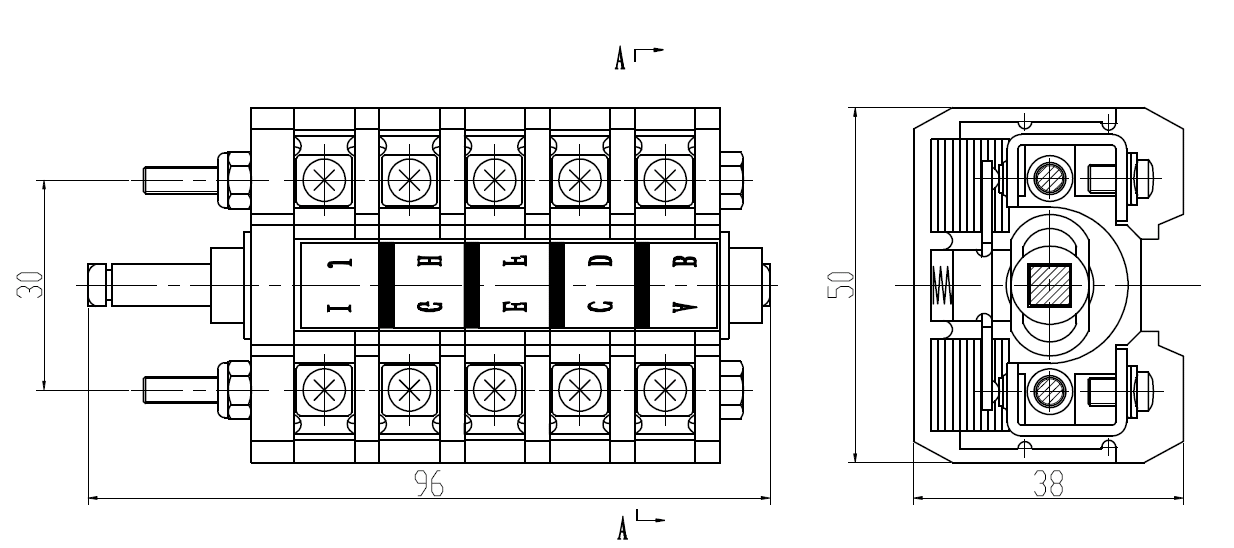

                              带小支架单条DFF1辅助开关
