DFF2辅助开关产品概述

一、产品名称：DFF2辅助开关

二、产品用途：

       DFF2辅助开关主要用于高压开关设备和控制设备的二次回路中，作为接通、分断控制和信号等指示或联锁用。

三、产品结构：

  本产品为旋转式辅助开关，引出端为螺钉压接接线方式，本产品由开关单元模块拼装而成，可以根据用户要求随意增减触点节数，组装非常灵活。开关单元采用模块式设计，每个单元模块装有四端子的双断点触头转换元件，结构紧凑新颖。各开关单元通过触头座的内外齿轮耦合连接，同步性能极佳。该开关设有指示位置方向的零点标志，每对触点用数字编号标识，随着转轴转动到一定角度区间，各对触点闭合和断开的状态随之变化，表一为转轴转动到与零点标志相差45°的角度区间时，各触点的开闭状态，然后每转动90°角度各触点的开闭状态发生一次改变。动触头采用先进铆接工艺，通过自力接通和分断电路，机械和电气及性能优越。

四、产品特点：

       该产品为新型辅助开关，产品设计充分体现绿色环保的理念。为了最大限度地提高材料利用率，触点接触采用自力方式，也就是触点接通电路时依靠动触头自身弹力，相比弹簧机构无疑节省了空间和其它零件。设计了独立的触头座，动触头装于触头座中，相邻触点单元模块无电气联系，极大地增加了爬电距离，相比国内同类旋转式辅助开关具有显著优势。绝缘件引出端按照40°坡度设计，不但大大减小了外形尺寸，而且具有非常鲜明优点：传统产品静触头多为平面结构，而该产品的静触头为棘爪构造，立体抓地效果非常好；接线更加方便，传统产品用紧固工具接线时只能直线操作，该产品采用了坡度设计，因此可以角度操作，这在空间受严格限制的开关柜或者断路器无疑非常受用；坡度设计增加了防护功能，因为角度的原因，正面方向引出端不可见，身体部位难以接触到开关的导电部分。

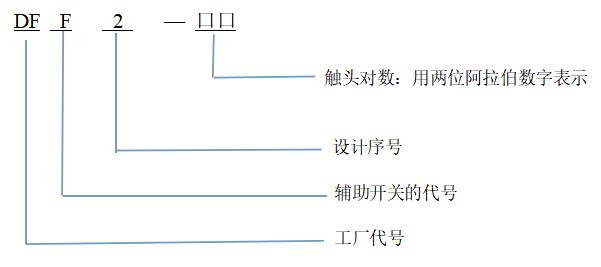

五、产品型号及其含义：

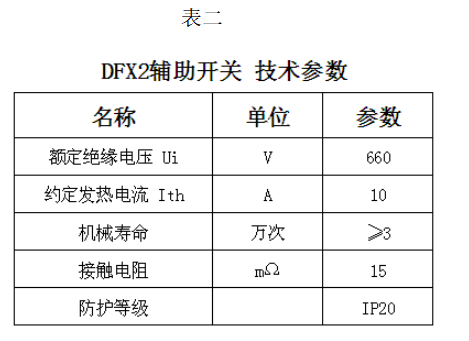

五、技术参数

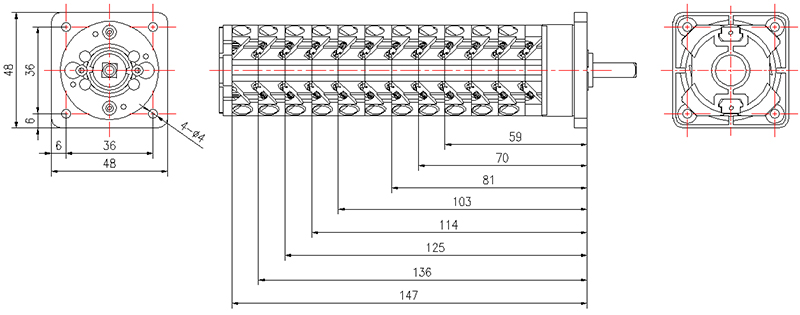

六、产品外形图：

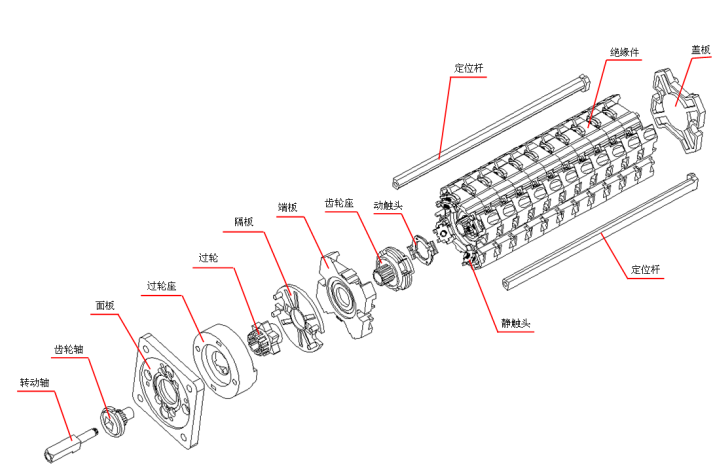

七、 产品结构图：
