F10辅助开关说明书

一、产品用途

F10系列辅助开关主要作为各种高压断路器、高压隔离开关操动机构控制回路中的分、合闸信号控制、联锁保护接点，也可作为转换开关、组合开关使用。已广泛地应用于VS1（ZN63）、ZN12、3AF、ZN65、FZN25、CT19、CT19、CTD等真空断路器、负荷开关及弹簧操动机构的二次回路。

二、F10辅助开关产品结构和性能特点

该辅助开关为旋转式辅助开关，引出端采用全绝缘端头接线。触点通过为平面滑动接触，动触头由两个触片组成，无固定间隙、无触头座，因此能做到每对触头的接触压力一致。本产品由模块式开关单元拼装而成，可根据用户要求任意确定触点节数。整个开关体积小、结构简单、操动灵活、安全可靠。

三、F10辅助开关使用环境和安装条件

1.海拔不超过2000米；

2.周围环境温度-10℃~+40℃；

3.相对湿度：最高温度为+40℃时，空气相对湿度不超过50%，较低的温度下可以允许有较高的相对湿度。

4.安装类别（过电压类别）为Ⅱ（负载水平级）。

5.周围介质无爆炸危险，无火灾，无尘埃，无破坏绝缘及足以腐蚀金属气体的场所。

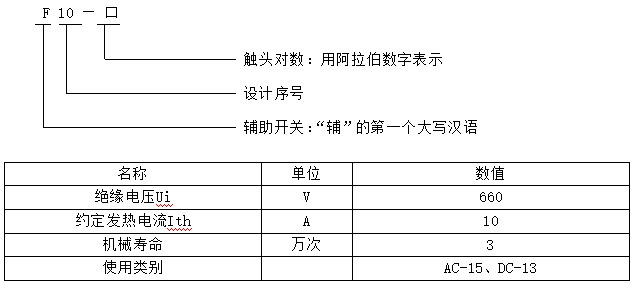

四、规格型号及其参数

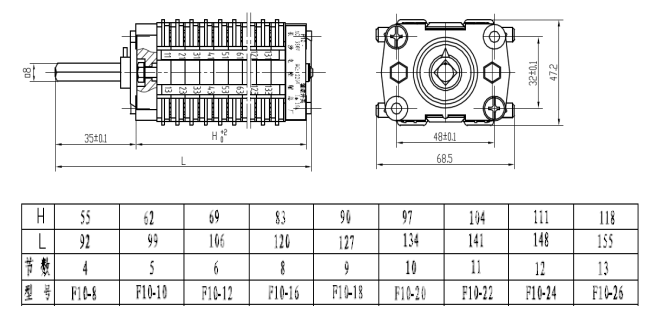

五、辅助开关的外表尺寸与安装尺寸

辅助开关的外表尺寸与安装尺寸如图所示

订货须知：1.所需型号应注明触点对数，如F 10 —16触点对数为16，表示,8开8闭。

2该辅助开关分水平接通和45 °接通两种形式（上图为45 °接通），水平接通时转轴表面朝上，45 °接通时转轴棱边朝上。订货时客户需注明。
