F12辅助开关说明书

一  用途：在高、低压开关设备中，与机构联锁，用于指示、信号、控制。

二  使用环境

1、周围空气温度不超过+50℃，周围空气温度下限为－10℃。

2、安装地点的海拔不超过2000m。

三  产品型式

按触头开闭组数分有：五开（50）、四开一闭（41）、三开二闭（32）、二开三闭（23）、一开四闭（14）和五闭（05）共六种。

按端子型式分有：螺钉压接式（Y）和插拔式（C）两种。

按推杆结构形式分有：缓冲件（H）和连接件（L）两种。

按躯壳规格分有：高躯壳（G）和低躯壳（无代号）两种。

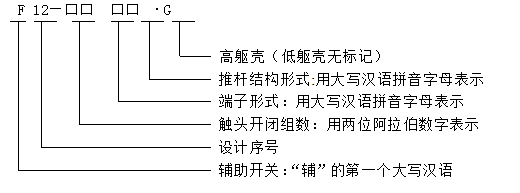

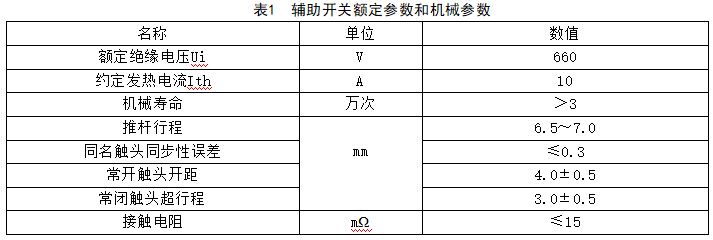

四 型号的含义：

五 外形尺寸及安装尺寸

辅助开关的外表尺寸与安装尺寸见图1、图2。

                         图1 插拔式的辅助开关

注:括号内数字为低躯壳的高度尺寸

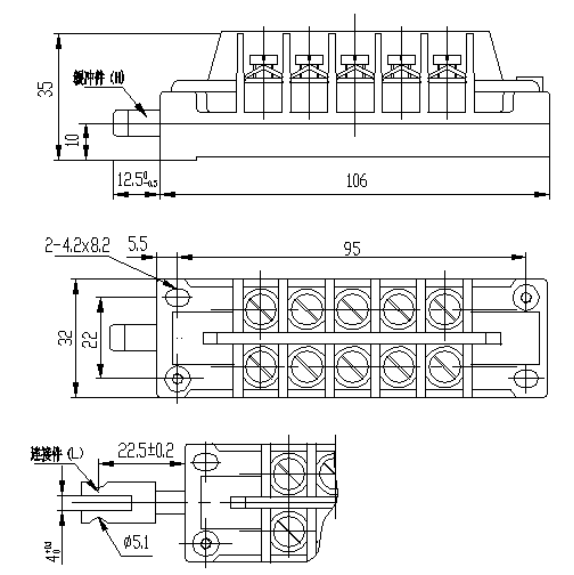

                       图2 螺钉压接式的辅助开关

说明：

1．如果订单标注槽平，上图连接件需旋转90°。

2. 如果贵公司要求触点的开闭形式为三开二闭，接线方式为螺钉压接，推杆带连接件则辅助开关的型号为F12-32YL, 如果贵公司要求槽平，则在型号后注明槽平，即F12-32YL（槽平），为了更加方便，请在订单上的物料描述详细写上型号。
