DFP1配线版产品说明书

DFP1系列配线版为配线安装类辅件，广泛用于高/低压开关柜、配电屏、控制柜中。该系列配线板外观精美、结构紧凑、安装方便、牢固耐用，非常适合于电气工程安装。DFP1配线版由安装板、夹线条、连杆、盖板和螺钉组件组成，其中安装板、连杆采用铝合金材料，具有良好的强度和韧性，其表面经过阳极氧化处理，抗腐蚀性能好。夹线条和盖板采用优质热塑性塑料，电气和阻燃性能优良。

安装时可以先将连杆安装在柜体上，再将安装板组装到连杆上，也可以将安装板直接装到柜体架构上。安装时采用螺钉连接。

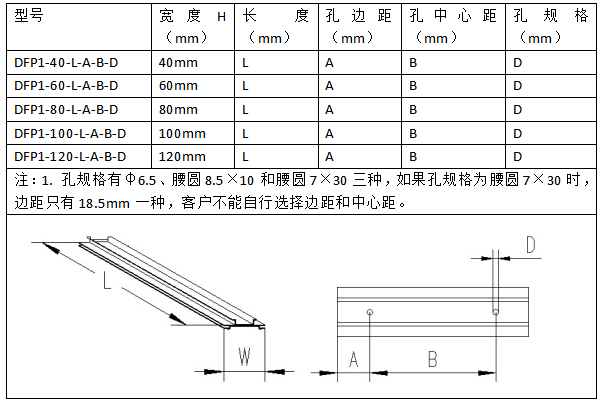

安装板按宽度分为40mm、60mm、80mm、100mm、120mm五种规格。长度和开孔尺寸根据客户提供。型号如下：

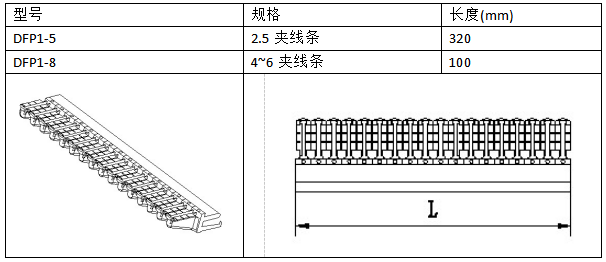

夹线条按导线线径分为2.5夹线条和4~6夹线条。其中2.5夹线条用于2.5mm2以下导线，4~6夹线条用于4~6 mm2导线。

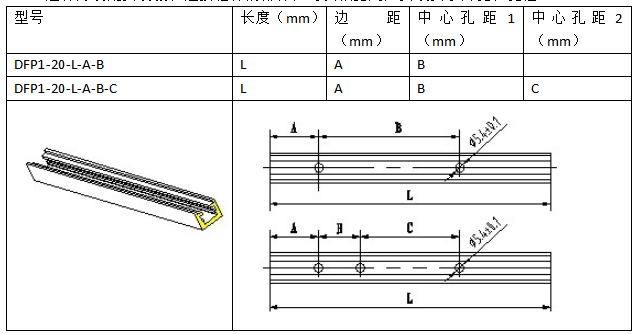

连杆为装配安装板和连接柜体的部件，可以根据用户安装要求开孔，孔径Φ5.4mm。

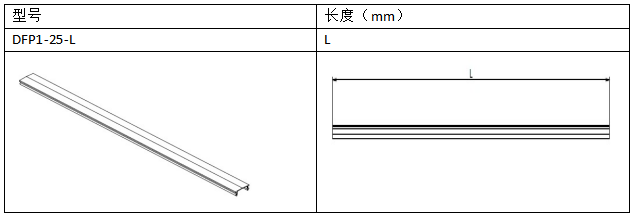

组装好的安装板之间可以用盖板盖住，盖板长度根据客户要求定。

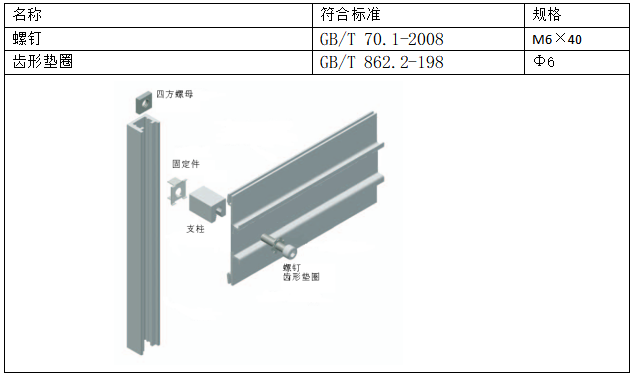

螺钉组件包括螺钉、齿形垫圈、四方螺母、固定件和支柱。

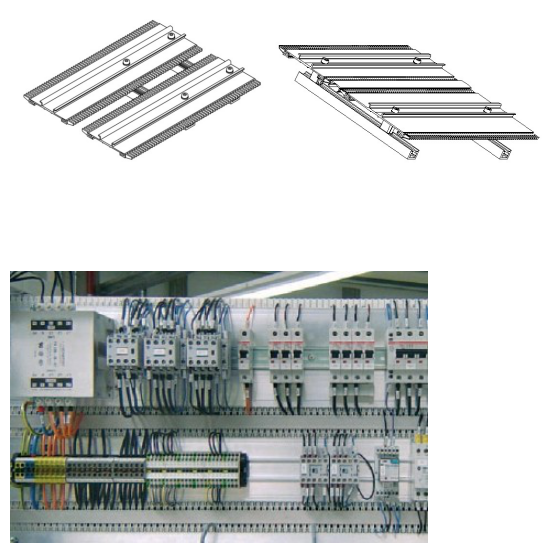

DFP1配线版安装图示：
